EH CHILLSWITCH / MXR MC-401 BOOSTERのような物を作ってみた。

EH CHILLSWITCH / MXR MC-401 BOOSTERのような物を作ってみた。

前々から面白そうな物だなとは思っていたのですが・・CHILLSWITCH・・ラインセレクターですが、フットスイッチがモーメンタリなので、踏んでる間だけ切り替えたり、ミュートしたり出来るのです。
フレーズの最後だけリバーブをかけるとか・・使いようは色々有りそうなアイテムですね。

で、モーメンタリのフットスイッチが手に入ったのでそれらしき物を作ってみようと・・・
しかし、そんなに使い道が多いわけでもないので・・・・

ラインセレクターと言えばBOSS LS-2こちらはそれぞれのレベル調整が出来ますね・・・
それ良いよね。・・と言う事でレベル調整部分に評判の良いブースターＭＣ-４０１を合体させてしまいました。

レイアウト＆配線図は、これ↓
（またまた自分にしか解らないようなメモ状態、レイアウトはいつものストリップボード用です。）

BOOST回路はMC-401を2回路分組んでしまいました。
MC-401の回路図はこちら↓（オペアンプの1回路が余っているのでそれも使えば2回路分できます）
http://www.matsumin.net/cgi-bin/mtm_bbs/img/13193.jpg
レイアウトはこちらを参考にしました。↓
http://tagboardeffects.blogspot.jp/2014/03/mxr-mc-401.html

セレクターとして使わなくても、２分岐出来る上質ラインブースターとして出番が多いと・・・

今回ケースはこれ↓

の抜け殻に白のカッティングシートを全面に貼って元々有った穴を利用した物です。

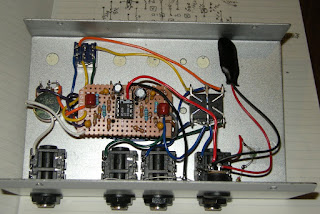

組み込み↓

私としてはBOOSTERとしての出番がほとんどだとは思います。

ご参考に・・・では、また。
