Proco RAT 修理

RAT 修理

今回はこれ、Proco YOU DIRTY RAT。

ほぼ普通のRATのクリッピングダイオードをゲルマニウムにしたものだそうです。

2つの青い部品

接触不良で音が途切れたり出なかったり・・・とのこと。

チェックしてみると、ポットが3つともガリを通り過ぎた接触不良状態・・・酷い。

最悪ポット交換ですが、・・・

ちょっと横道・・RATの筐体はその構造上ほこりや砂などが入りやすい・・・いや入り放題なのです。

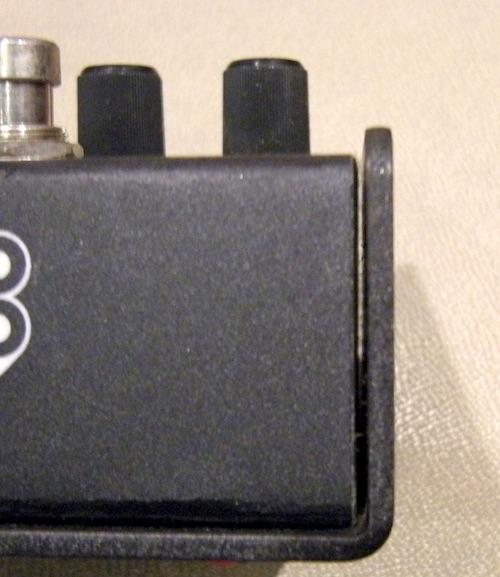

この隙間

上面のしかも端にちゃんと堤防まで付けて・・どうぞ中へお入り下さい。・・・

このYOU DIRTY RATも開けてみると結構ほこりが入ってまして・・・

ポット自体は密閉型ではなくごく普通のタイプなので・・・ライブとか持って回ればすぐにガリも出ますわ。

RATをお使いの方はこの隙間をテープでふさぐとか・・・

話し戻ってポットの洗浄です。

もちろん中に入ったほこりは綺麗にしましょう。

ここまで酷い時に私は「イソプロピルアルコール」を使います。

ちょっとした塗料も溶かす洗浄力です。かなり揮発性も高いので取扱には気を使います。

こんな風に注射器型のスポイトで隙間から注入。

・・ツマミをグリグリ回して・・・揮発するのを待ちます。

酷かった割には1回で綺麗に・・・復活。

ガリも途切れもなくなりました。・・・めでたしめでたし。

ご参考に・・・では、また。

前回に続きコンデンサーマイクなのです。

前回に続きコンデンサーマイクなのです。

一部方面でちょっと話題になってる、BM-800というコンデンサマイク、ちょっと改造するととても良くなる・・・との事です・・・

ものは試しと・・・安いし買ってみようかと調べていると、これの最新型（改良？）らしいというものを見つけたので、そっちを買ってみました。・・・安いし・・・

昔のデスクライトみたいに机に付けるタイプのスタンドその他色々とのセット販売しかなかったのですが・・・

これ・・・Mugig　M-1・・・。

ばらしてみると。

確かに目にしたレビューどおりBM-800とは基板が違うし・・・

回路をあたってみると、BM-800の改造ネタが反映されているところがいくつか・・

まず、ソースフォロアになってます。

ツェナーダイオードは付いてますが、フィルターの抵抗がひとつ追加されています。

ノイズも少なく、かなり良いかも・・・behringer C-1よりも低域は豊かで感度も良い。

がハイがちょっとがさついて頭打ち感があります。（高域の伸びが・・・）

マイクの回路はほとんど触った事が無いので・・・とりあえず他の方のBM-800改造ネタにはあったカプセルからFETゲートへの間に４７０ｐコンデンサを付けてみました。

チェック・・・・私には測定器などありませんので・・・自分の耳だけが頼りです。

・・・・・・変化認められず・・・・・

元にもどしました。

積層セラミックのカップリングコンデンサを交換したら良いとの事で・・・基板を見ると・・・

表面実装アルミ電解コンデンサ用のパターンが印刷されています。

しかも完全に今付いてる積層セラミックコンデンサとパラになってます。

つまり回路のグレード違いが存在しているのではないか？

そっちは、アルミ電コン・・・・

で、積層セラミックコンデンサをはずして、手元に有った普通のオーディオグレードアルミ電コン（1μ）に付け替えてみました。

耳チェック・・・・変わりましたね。

がさつきが減って中高域がスッキリ・・・頭打ち感もましに・・・。

周囲の環境ノイズもレベルは変わりませんが落ち着いた感じになりました。

やっぱりコンデンサの質は音に直結しますね。

もっとトライしたい方は他の場所の積層セラミックコンデンサも含め、色々なコンデンサを試してみて下さい。

ご参考に・・・では、また。
